Mariene laterale boegschroeven worden meestal geïnstalleerd in een tunnelachtige structuur in de romp van een schip, meestal op de boeg of achtersteven. De tunnelschroef werkt met behulp van een elektromotor of andere stroombron om een propeller in de tunnel aan te drijven. Wanneer het wordt geactiveerd, genereert het een laterale stuwkracht waarmee het schip zijwaarts kan bewegen, waardoor het vermogen van het schip om precies te manoeuvreren te manoeuvreren, verbetert in beperkte gebieden zoals havens, Marinas of tijdens dockingprocedures

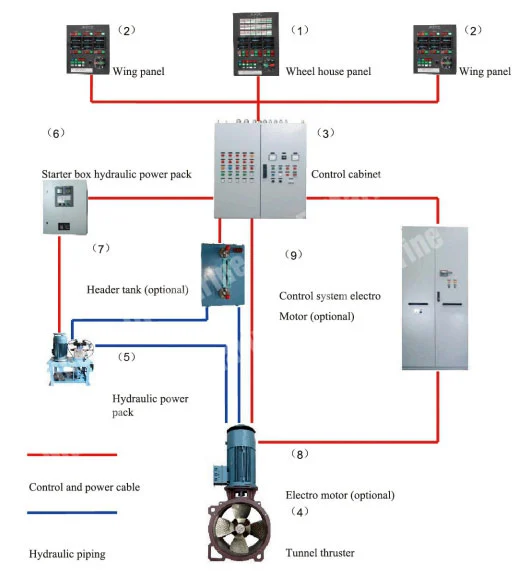

Het Tunnel Thruster -ontwerp is gebaseerd op bewezen technologieën uit Frankrijk en Holland. Met innovatieve inspanningen van het R & D-team zijn full-serie geavanceerde tunnelstruisten met eigen IP ontwikkeld. De ontwikkeling wordt gedaan om te voldoen aan continue werking onder zwaar weer in offshore. Dus alle tunnelschroeven kunnen worden toegepast op continu werkende schepen zoals dynamische positioneringsbewerking tot DP3, ijsklasse schepen en onderzoeksschepen. Als integrator is het tunnel thrustersysteem dat het bedrijf heeft geleverd een pakket inclusief Prime Mover, starter (normaal gereduceerde spanningstarter), hydraulisch systeem en elektrisch besturingssysteem
Kenmerken:
Lage puntsnelheid voor verminderd geluid
Scheve messen voor minder cavitatie en lawaai
HF -hub, hetzelfde als voor hoofdaanval
Klingelnberg Gears
SS -ring rond propeller is gekleed staal niet gelast.
P3: Tunnel Thruster System
Ontwerpbasis: RR+Schottel.
Er zijn verstelbare TC -serie en vaste TF -serie.
Bladdiameter: 500 mm-2500 mm.
De stroomcoëfficiënt kan voldoen aan hulpwerkomstandigheden of DP -functie.
De verstelbare propellerhub is de beroemde HI -serie hub.
De roestvrijstalen ring is gekleed staal, niet-gelast
| Model | Propellergrootte mm |
powerkw (max) (50Hz) Docking |
Motorsnelheid (50Hz/60Hz 、 DP) |
Bevestig versnellingsverhouding (50Hz/60Hz) |
Bladsnelheid (m/s) (50Hz/60Hz/dp) |
Bereken de stuwkracht (KN) |
Referentiegewicht |
||||
| TF050 | 500 | 75 | 1470 | 1780 | 1.4 | 1.7 | 10.5 | 500kge | |||
| TF060 | 600 | 110 | 1470 | 1780 | 1.4 | 1.7 | 32.97 | 32.87 | 27.15 | 15.4 | 588kge |
| TF070 | 700 | 160 | 1470 | 1780 | 1.9 | 2.27 | 22.4 | 950kge | |||
| TF080 | 800 | 200 | 1470 | 1780 | 1.9 | 2.27 | 32.39 | 32.83 | 27.11 | 28.0 | 1180kge |
| TF090 | 900 | 250 | 1470 | 1780 | 2.34 | 2.83 | 35.0 | 1350kge | |||
| TF100 | 1000 | 280 | 1470 | 1780 | 2.34 | 2.83 | 32.87 | 32.9 | 27.18 | 39.2 | 1530kge |
| TF110 | 1100 | 355 | 1470 | 1780 | 2.7 | 3.26 | 31.34 | 31.43 | 25.95 | 50.0 | 1730kge |
| TF130 | 1300 | 450 | 1470 | 1780 | 3.25 | 3.93 | 30.77 | 30.81 | 25.44 | 63.0 | 2800kge |
| TF150 | 1500 | 560 | 1470 | 1170/980 | 3.78 | 3 | 30.52 | 30.61 | 25.64 | 78.4 | 4300kge |
| TF165 | 1650 | 710 | 1470 | 1170/980 | 4.27 | 3.4 | 29.72 | 29.71 | 24.89 | 100 | 6400kge |
| TF180 | 1800 | 900 | 1470 | 1170/980 | 4.65 | 3.7 | 29.78 | 29.78 | 24.95 | 126 | 7600kge |
| TF200 | 2000 | 1250 | 980 | 1170 | 3.5 | 4.18 | 29.3 | 29.29 | 24.54 | 175 | 9800kge |
